Manual Book Thermal Oil Heater
Manual Book Warm Oil warmer dan Kelebihannya
Bab 1 PENGERTIAN Warm OIL Radiator Bab
- 2 PENGOPRASIAN DAN PEMELIHARAANBab
- 3 PROSEDUR KESELAMATAN SAAT PENGOPERASIAN DAN PEMELIHARAANBab
- 4 PENCEGAHAN KEBAKARAN, PEMADAMAN KEBAKARAN DAN PERALATANNYALAMPIRAN
Instrument part client manual
KATA PENGANTAR
Alhamdulillaah, dengan mengucap puji dan syukur ke hadirat Allah Subhanahu Wata’aalaa, guidance manual ini telah disusun guna memudahkan pengguna unit Warm Oil Radiator (TOH) PT Indira Dwi Mitra.Kami berharap guidance manual book ini bisa menjadi pedoman bagi client, terutama Administrator yang akan menjalankan unit TOH ini.
Pada setiap bab dijelaskan mengenai penjelasan-penjelasan unit, cara pengoprasian, pemeliharaan prosedur keselamatan dan lain-lain.Besar harapan kami, Administrator dapat menjalankan tugasnya sesuai prosedur keselamatan, karena “keselamatan kerja” harus menjadi prioritas untuk mencapai target yang diharapkan dari unit TOH.Semoga bermanfaat.
BAB 1PENGERTIAN Warm OIL HEATER UMUM
Thermal Oil Warmer adalah jenis mesin exchange pemanas dengan mengunakan Warm Oil Liquid (Oli mineral) sebagai media penghantar panas dan dapat bekerja sampai temperatur 320 °C atau lebih, sesuai spesifikasi Oli nya.
Berbeda dengan steam yang mencapai tekanan 70 bar untuk pemakaian temperatur 285 °C, Warm Oil Radiator bekerja hanya pada tekanan pompa sirkulasinya saja sehingga lebih aman dan alat-alat yang membutuhkan pemanasan tidak perlu dirancang dengan konstruksi yangUmur kerja Warm Oil Liquid (pada framework TOH yang baik) umumnya lebih dari 5 tahun dan tidak diperlukan penambahan selama tidak ada kebocoran pada pipa-pipa atau peralatan pemanas, dan tidak memerlukan pembersihan karena bagian dalam loop pemanas tidak berkerak seperti pada Steam
KEUNGGULAN Warm OIL Warmer DIBANDINGKAN Evaporator STEAM Beberapa hal yang bisa dijadikan pertimbangan kenapa harus memilih warm oilBekerja pada temperatur tinggi dengan tekanan rendahTemperatur control yang presisiTidak memerlukan perawatan OliTidak ada heat misfortunes dari condensate dan blowdown seperti pada steam boilerTidak ada korosi pada bagian dalam pipa TOHBiaya pemeliharaan rendahOperasional Full Programmed dan mudah sehingga tidak memerlukan administrator khusus
DESAIN Thermal Oil bisa disuplai dalam konstruksi Vertikal guna menghemat ruangan dan efisien karena mempergunakan Incorporated Beberapa jenis burner di desain bisa menggunakan udara panas dengan menggunakan “Air Pre Warmer”, yaitu dengan memanfaatkan gas buang sisa pembakaran sehingga pembakaran bahan bakar (cair) lebih sempurna. Atau Warm Oil di desain Level, tergantung kebutuhan pengguna.”Heating Curl” terbuat dari Consistent Heater Cylinder yang dirol secara constant.
Setiap sambungan las dikerjakan dengan teliti, dan “Weight Test” dengan media gas sampai 1,5 kali tekanan operasi. Oli mengalir didalam curl dengan kecepatan tertentu untuk menghindarkan overheating, yang dapat mengakibatkan kerusakan Oli akibat terbentuknya arang.
Gas panas hasil pembakaran memanaskan aliran warm oil diruang bakar sebagai panas radiasi dan selanjutnya memanaskan oil di loop konveksi melalui sela-sela antar loop dengan kecepatan yang tertentu dalam 3 pass dengan arah berlawanan dengan arah aliran warm Turbulensi yang dihasilkan oleh gas selama melewati loop menghasilkan meningkatnya effisiensi Warmer dan efek pembersihan curl dari jelaga yang mungkin menempel pada bagian luar coil.
INSTRUMENT Warm OIL Setiap unit dilengkapi dengan aksesoris, termasuk didalamnya adalah:Heating Curl/unit TOH lengkap dengan coverCirculation PumpExpansion TankCollecting TankValve-ValveStrainerDifferential Weight Switch atau Weight Measure with SwitchControl Panel
“PERHATIAN” Thermal oil radiator bisa saja menjadi penyebab kecelakaan serius dan hal itu pernah terjadi. Maka pengguna mesin ini harus menjalankannya sesuai method. Administrator yang menjalankan harus sudah mengikuti pelatihan administrator TOH dan mengikuti petunjuk pengoprasian sesuai client manual yang telah diberikan oleh pembuat

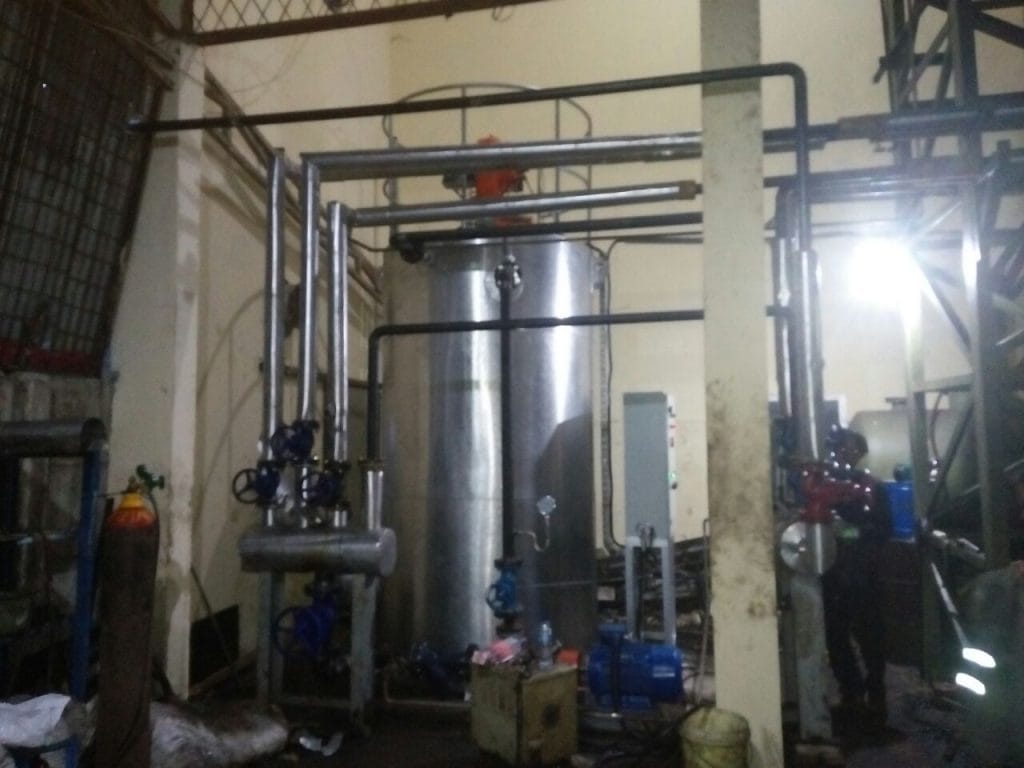

PENJELASAN SISTEMThermal oil warmer adalah mesin penghasil panas dengan media Oli yang dipanaskan dalam pipa curl. Umumnya warm oil memiliki instrument yang terdiri dari burner/mesin pembakar bahan bakar, pompa sirkulasi, tangki ekspansi, tangki penyimpanan oli, pipa-pipa dan board kontrol
.Coil TOH di desain berbentuk winding, dipanaskan oleh burner berbahan bakar gas, sun based/light oil, substantial oil/residu atau bahan bakar lain yang bertujuan untuk menaikan suhu Oli ituOli yang telah bersirkulasi dipanaskan sampai temperatur 300 0C atau sesuai kebutuhan.
Oli dipanaskan dalam pipa curl, kemudian ditransfer ke peralatan lain yang membutuhkan panas tersebut. Setela panas diambil/diserap, maka oli dikembalikan ke warmer dengan dorongan pompaExpansion tank diperlukan dalam framework untuk mengantisipasi peluapan ketika oli Tangki penyimpanan oli (gathering tank) juga dirangkaian dalam framework untuk tempat penyimpanan oli, ketika keadaan darurat atau ketika dilakukan pemeliharaan.
KETENTUAN OLI YANG DISARANKAN
Persyaratan utama Oli untuk exchange panas yang perfect adalah:Titik didih tinggiStabilitas panas yang baikTitik beku rendahSifat perpindahan panas yang baikTidak mudah teroksidasiTidak beracun dan tidak berbauContoh sifat-sifat Oli TOH adalah:Density/kepadatan pada 2000C 760 Kg/m³Spesific Warmth 4 kJ/kgKFlash Point1800CIgnition Point/Titik Bakar 3700CBoiling point/Titik didih 3300CPour point/titik tuang – 180CKoefisien Warm development 00076/0C
FLUE GAS TEMPERATURE LIMITERT
emperature limiter dipasang untuk menghindari panas berlebih pada gas buang yang menggunakan bahan bakar fluid atau gas sebagai bahan bakar. Instrument ini juga berfungsi sebagai pendeteksi kebocoran Oli dalam ruang bakar. Jika hal itu terjadi, maka cairan akan terbakar dan meninggalkan jelaga yang terus menempel dan menumpuk, akhirnya akan menyebabkan panas yang berlebih pada gas
FLAME DETECTOR
Ketika terjadi gagal programming interface pada burner dengan bahan bakar cair atau gas, fire identifier akan menangkap sinyal bahwa tidak adanya pembakaran di dalam ruang bakar. Maka fire identifier akan memerintahkan burner untuk memutuskan suplai bahan bakar, sehingga tidak terjadi penumpukan bahan bakar di ruangFungsi dari fire indicator harus di periksa setiap hari dan dicatat.
Tarik sensor programming interface/fire identifier dari soketnya lalu diuji dengan menutupi kaca fire indicator tersebut, hanya untuk sebatas melihat fungsi framework yang seharusnya bahan bakar tidak tersuplai dan berhenti segera secaraT
HERMAL OIL Stream
LIMITER Flow limiter adalah peralatan wellbeing untuk membaca aliran dalam curl. Pada umumnya menggunakan “differential weight switch” yang diinstal pada outlet warm oil warmer. Beberapa pabrikan memasang “weight check with switch” untuk membaca tekanan oli npada curl nya.
Apabila tekanan kurang dari yang disarankan atau melebihi tekanan oprasi typical, maka burner akan dimatikan kan secara otomatis. Hal ini terjadi aapabila ditemukan penyumbatan pada pipa Oli atau pompa sirkulasi tidak berjalan
EXPANSION TANK LOW LEVEL
Pada extension tank disarankan dilengkapi dengan pelampung level Oli. Setiap oli panas yang hilang akibat kebocoran ditunjukan dengan matinya Kebocoran ini biasanya ditemukan di pipa heater, seal pompa sirkulasi, spine dan pipa di line framework. Jika kebocoran ini terjadi didalam tungku pemanas, maka akan mengakibatkan ledakan.
KONTROL Warm OIL HEATER
Parameter utama dari warm oil warmer adalah dari temperature Tekanan tidak begitu berpengaruh karena perbedaan tekanan tidak akan mempengaruhi suhu oprasinya. Tekanan dalam framework warm oil pada dasarnya hanya tekanan pompa sirkulasi saja.Ketika suhu oli di dalam unit telah mencapai pengaturan batas suhu atas, input panas dari pembakaran burner (atau tungku) akan dihentikan, namun sirkulasi tetap terus Ketika suhu kembali menurun, maka burner akan menyala lagi setelah diperintah nyala oleh temperature controller.
BAB 2 PENGOPRASIAN DAN PEMELIHARAAN PERSYARATAN KOMPETENSI PERSONAL
Thermal oil warmer adalah salah satu type dari mesin exchange panas, harus dioperasikan di bawah pengawasan langsung dari orang yang kompeten yang telah mengikuti pelatihan pengoprasian
PERSIAPAN SEBELUM MENGOPRASIKAN Warm OIL HEATER
Prosedur berikut ini harus diikuti sebelum menyalakan unit warm oil heater:Baca dengan seksama intruksi pengoprasian warm oil radiator secaraPeriksa kondisi TOH, lihat tekanan kerja dan suhu pengoprasian maksimum yangPeriksa TOH dan instrument yang terpasang untuk memastikan masih bisa digunakan dalam kondisiPeriksa sistem bahan bakar termasuk tangki bahan bakar dan valve nya.Bersihkan channel di selang bahan bakar minyak dan channel Oli (jika diperlukan).Periksa apakah level oli di tangki ekspansi ordinary dan semua pipa bebas dariPeriksa apakah sistem elektrik bekerja denganPeriksa apakah ruang kettle bersih dan berventilasiPeriksa ketersediaan
PROSEDUR MENYALAKAN Warm OIL Radiator
DENGAN BAHAN NAKAR Sun based ATAU GAS Sebelum burner dinyalakan, ruang bakar harus benar-benar bersih untuk menghindari ledakan dari bahan bakar yang terkumpul dalam ruang Compositions pembersihan harus diulang setiap kali pembakaran dimulai.Waktu yang diperlukan untuk menaikkan suhu Oli dari kondisi dingin menuju suhu operasi yang diperlukan harus mengikuti rekomendasi pembuat thermal
PEMANTAUAN SELAMA OPERASIONAL Pengamatan berikut harus dilakukan dan dipantau terus-menerus saat mengoperasikan warm oilTekanan, temperature dan flowLevel oli pada expansionKondisi pembakaran di ruang bakar (untuk bahan bakar cair dan gas).Kebisingan dan guncangan pada pipa line yang disebabkan oleh adanya air di dalamPerbedaan temperature pada gulf dan outletSetiap kebocoran yang ada di pipa, level check, ribs, dan seal pada pompaKondisi jalannya pompa.
