JUAL RIELLO RS38, RS50, RS70, RS100, RS130, RS190

Gas Burner riello tipe RS series adalah kompor burner industri buatan ITALIA, Gas burner tipe ini memiliki sistem orpasi 2and Stage/ dua tahap pembakaran dan mencakup kapasitas api 44 kw hingga 2290 kw dengan sumber bahan bakar gas, LPG, CNG, PGN dengan di bagi dari Riello tipe RS38, RS50, RS70, RS100, RS130 sampai Riello RS190. Burner italia ini di rancang untuk berbagai proses industri maupun rumahan sperti aplikasi boiler, Aplikasi Asphalt mixing plant, Rotary dryer, oven, incinerator dan aplikasi lain.

Pembakar gas Riello R-Series hadir dengan fitur standar yang menghasilkan efisiensi tinggi dan mengurangi konsumsi bahan bakar untuk aplikasi seperti air panas dan ketel uap, pemanas oli termal, dan proses industri ringan lainnya dengan kebutuhan kapasitas tinggi. Panel kontrol bawaan pabrik RS burner yang terintegrasi menawarkan pengoperasian yang ramah pengguna dan kemudahan servis sambil berkontribusi pada desain keseluruhan yang sangat ringkas. Bahan peredam suara yang tergabung dalam housing pemasukan udara semakin berkontribusi pada operasi kebisingan rendah RS. Konstruksi aluminium die-cast Riello yang direkayasa berkualitas memungkinkan desain RS yang sangat ringkas, ringan, dan mudah dipasang.

Teknikal Data Riello RS 38- RS190

Gas Burner Riello RS38

Riello tipe RS38 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 105/232 – 440 kW, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Gas Burner Riello RS50

Riello tipe RS50 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 116/290÷581 kW, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Spesifikasi Data :
Tipe Model : RS50
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Heat output : 116/290÷581 kW
Heat output : 100/249÷500 Mcal/h
Control box Type : RMG
Servomotor : SQN90
Motor electrical power : 0,75 kW
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Dimensi packaging P X L X T :
Panjang : 1200 mm
Lebar : 502 mm
Tinggi : 520 mm
Berat : 41 Kg

Gas Burner Riello RS70

Riello tipe RS70 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 192/465 – 814 Kw, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Spesifikasi Data :
Tipe Model : RS70
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Heat output : 192/465 – 814 kW
Heat output : 165/400 – 700 Mcal/h
Control box Type : RMG
Servomotor : SQN90
Motor electrical power : 1.4 Kw
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Dimensi packaging P X L X T :
Panjang : 1405 mm
Lebar : 700 mm
Tinggi : 660 mm
Berat : 70 Kg

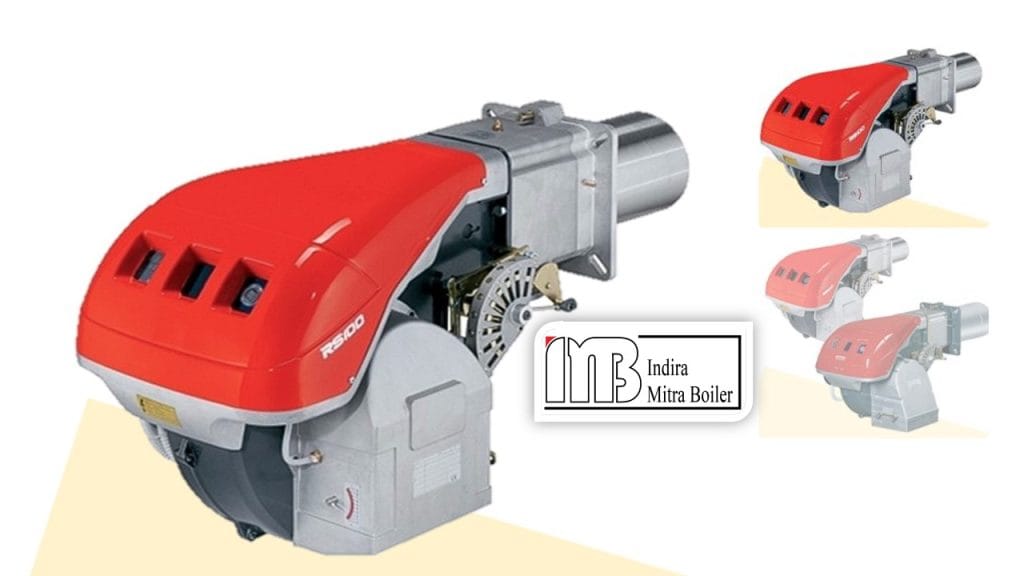

Gas Burner Riello RS100

Riello tipe RS100 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 232/698 – 1163 KwJual burner riello RS 38, Jual Riello RS 50, Jual Gas Riello 70, Jual Buarner gas riello RS100, Jual burner riello RS130, Jual Burner Riello RS190, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Spesifikasi Data :
Tipe Model : RS100
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Heat output : 232/698 – 1163 kW
Heat output : 200/600 – 10000 Mcal/h
Control box Type : RMG
Servomotor : SQN90
Motor electrical power : 1.8 Kw
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Dimensi packaging P X L X T:
Panjang : 1405 mm
Lebar : 700 mm
Tinggi : 660 mm
Berat : 73 Kg

Gas Burner Riello RS130

Riello tipe RS130 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 372/930 – 1512 Kw, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Spesifikasi Data :
Tipe Model : RS130
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Heat output : 372/930 – 1512 kW
Heat output : 320/800 -1300 Mcal/h
Control box Type : RMG
Servomotor : SQN90
Motor electrical power : 2.6 Kw
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Dimensi packaging P X L X T :
Panjang : 1405 mm
Lebar : 700 mm
Tinggi : 660 mm
Berat : 76 Kg

Gas Burner Riello RS190

Riello tipe RS190 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 232/698 – 1163 Kw, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

Spesifikasi Data :
Tipe Model : RS190
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Heat output : 470/1279 – 2290 kW
Heat output : 405/1100 – 1970 Mcal/h
Control box Type : RMG
Servomotor : SQN90
Motor electrical power : 5.5 Kw
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Dimensi packaging P X L X T :
Panjang : 1420 mm
Lebar : 1000 mm
Tinggi : 660 mm
Berat : 115 Kg

Bagian-Bagian Body Burner Riello RS Series

Burner Riello RS Series dirancang dengan konstruksi monoblock yang kokoh sehingga memudahkan proses instalasi, pengoperasian, maupun perawatan. Setiap komponen memiliki fungsi penting untuk memastikan proses pembakaran berlangsung stabil, efisien, dan aman.

Gas Train (Instrumen Suplai Bahan Bakar)

Riello RS Series menggunakan gas train sebagai sistem pengatur dan pengaman aliran gas sebelum masuk ke burner. Butterfly valve pada burner dikendalikan oleh servomotor dengan cam profile variabel untuk mengatur debit gas pada Tahap 1 (Low Fire) dan Tahap 2 (High Fire) atau selama proses modulasi.

Sistem ini memungkinkan burner menghasilkan pembakaran yang stabil dengan rasio udara dan bahan bakar yang optimal. Jalur masuk gas dapat dipasang dari sisi kanan maupun kiri sehingga memberikan fleksibilitas dalam instalasi.

Pemilihan gas train harus disesuaikan dengan:

• Kapasitas burner (kW atau kcal/jam).
• Jenis bahan bakar (Natural Gas, LPG, CNG, atau LNG).
• Tekanan gas pada jaringan suplai.
• Standar keselamatan yang berlaku, seperti EN 676.

Gas train Riello tersedia dalam dua konfigurasi utama:

• Multiblock Gas Train, yaitu seluruh komponen utama seperti filter, regulator tekanan, pressure switch, dan katup solenoid terintegrasi dalam satu unit yang ringkas.
• Assembled Gas Train, yaitu rangkaian komponen yang dipasang secara terpisah sehingga lebih fleksibel untuk aplikasi industri berkapasitas besar atau tekanan gas tinggi.

Dengan kombinasi body burner yang dirancang presisi dan gas train yang lengkap, Riello RS Series mampu memberikan pembakaran yang efisien, aman, dan andal untuk berbagai aplikasi seperti steam boiler, hot water boiler, thermal oil heater, furnace, hot air generator, rotary dryer, dan oven industri.

Studi Kasus: Pemilihan Riello RS 38 Gas Burner dan Gas Train pada Steam Boiler 500 kg/jam

Latar Belakang

Sebuah perusahaan makanan ringan di Tangerang menggunakan Steam Boiler Fire Tube kapasitas 500 kg/jam untuk proses memasak, sterilisasi, dan pemanasan. Sebelumnya boiler menggunakan burner lama dengan sistem ON/OFF yang menyebabkan konsumsi gas tinggi dan tekanan uap sering tidak stabil.

Perusahaan berencana mengganti burner dengan Riello RS 38 Two Stage Progressive Gas Burner agar pembakaran lebih efisien, aman, dan mampu menjaga tekanan steam tetap stabil.

Data Perancangan

Perhitungan Beban Panas Boiler

Menggunakan pendekatan sederhana:

1 ton steam ≈ 650.000 kcal/jam

Maka:

$$Q=0,5\times 650.000$$ $$Q=325.000\text{kcal/jam}$$

Konversi menjadi kW:

$$325.000÷860$$ $$=378\text{kW}$$

Dengan safety factor sekitar 10%:

$$378\times 1,10$$ $$=416\text{kW}$$

Pemilihan Burner

Spesifikasi Riello RS 38:

• Minimum : 105 kW
• Progressive Stage : 232 kW
• Maksimum : 440 kW

Karena kebutuhan boiler sekitar 416 kW, maka Riello RS 38 merupakan pilihan yang tepat karena masih berada dalam rentang kapasitas kerjanya.

Perhitungan Konsumsi Gas

Energi yang dibutuhkan:

325.000 kcal/jam

Konsumsi Natural Gas:

$$325.000÷8.500$$

= 38,2 Nm³/jam

Jadi kebutuhan gas pada beban penuh sekitar:

38–40 Nm³/jam

Pemilihan Gas Train

Untuk burner Riello RS 38, dipilih gas train yang terdiri dari:

Karena kapasitas burner 440 kW masih di bawah 1.200 kW, penggunaan Valve Proving System (VPS) umumnya tidak diwajibkan oleh standar EN 676, meskipun tetap dapat dipasang sebagai fitur keselamatan tambahan apabila diinginkan.

Alur Sistem Pembakaran

Natural Gas
      │
      ▼
Manual Ball Valve
      │
      ▼
Anti Vibration Joint
      │
      ▼
Gas Filter
      │
      ▼
Pressure Regulator
      │
      ▼
Minimum Gas Pressure Switch
      │
      ▼
Dual Solenoid Valve
      │
      ▼
Butterfly Valve
      │
      ▼
Riello RS 38 Gas Burner
      │
      ▼
Steam Boiler 500 kg/jam

Hasil Implementasi

Setelah menggunakan Riello RS 38, diperoleh beberapa peningkatan:

• Tekanan steam lebih stabil karena burner bekerja secara Two Stage Progressive.
• Frekuensi start-stop burner berkurang sehingga umur komponen lebih panjang.
• Pembakaran lebih sempurna dengan nyala api yang stabil.
• Konsumsi gas lebih efisien dibanding sistem ON/OFF lama.
• Emisi pembakaran lebih rendah sehingga lebih ramah lingkungan.
• Perawatan lebih mudah karena desain burner monoblock memungkinkan akses cepat ke combustion head.

Analisis Engineering

Pada kapasitas 500 kg/jam, kebutuhan panas sekitar 378 kW berada pada kisaran optimal kerja Riello RS 38 (105–440 kW). Hal ini membuat burner dapat beroperasi tanpa selalu berada pada kapasitas maksimum, sehingga efisiensi pembakaran tetap tinggi dan umur komponen lebih panjang.

Penggunaan Pressure Regulator, Minimum Gas Pressure Switch, dan Dual Solenoid Valve memastikan tekanan gas tetap stabil sekaligus memberikan perlindungan apabila terjadi penurunan tekanan atau gangguan pada sistem suplai gas.

Kesimpulan

Untuk Steam Boiler Fire Tube 500 kg/jam berbahan bakar Natural Gas, Riello RS 38 Gas Burner merupakan pilihan yang sesuai karena memiliki kapasitas 105–440 kW, sejalan dengan kebutuhan panas boiler sekitar 416 kW (termasuk faktor keamanan). Dengan gas train yang dipilih secara tepat, sistem pembakaran menjadi lebih efisien, tekanan uap lebih stabil, konsumsi gas sekitar 38–40 Nm³/jam, serta memenuhi kebutuhan operasi industri yang mengutamakan keandalan, keselamatan, dan efisiensi energi.
